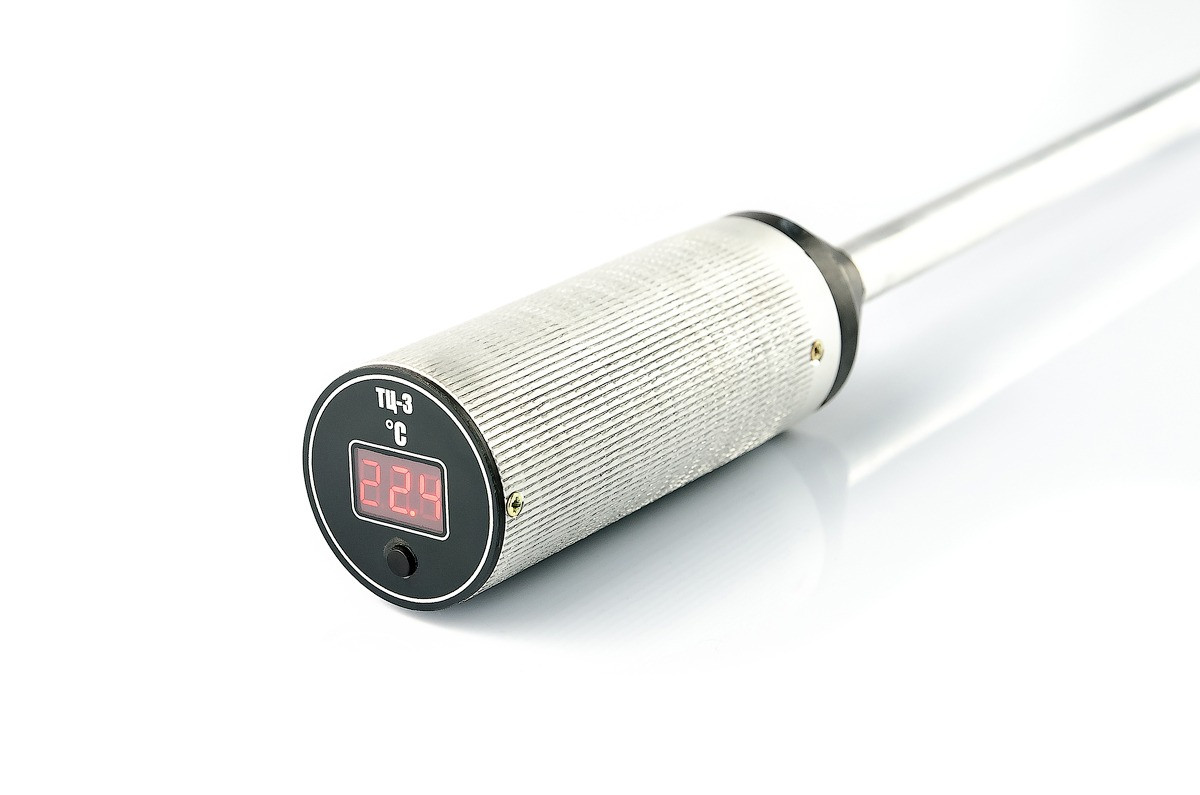

Термоштанга цифрова ТЦ-3

Призначення цифровий термоштанги серії ТЦ — замір температурних показників в зерні різних сипучих продуктах його переробки, як правило, мають схильність до мимовільного нагрівання під час зберігання.

У нас можна купити обладнання марок ТЦ-2 і ТЦ-3 для складів і зерносховищ, що вимірює температуру зернової маси глибиною до двох і трьох метрів відповідно.

Застосування цифрових термоштанг рекомендовано для багатьох організацій тим чи іншим чином пов'язаних із зберіганням зернопродуктів, їх переробкою, або безпосередньо з контролем якості. Наприклад, ефективним є використання такого вимірювального обладнання, як ТЦ, на зернопереробних та хлібоприймальних підприємствах, комбікормовими заводами, складами.

Про самонагревании зерна в сховищах

Мимовільне нагрівання зернової продукції при зберіганні — явище, причиною якого вважаються внутрішні природні процеси фізичного і хімічного характерів не пов'язані безпосередньо із змінами у зовнішньому середовищі.

Практично було встановлено, що в досить великих обсягах зернопродуктів локальне підвищення температури вже в межах від 1 до 3 градусів свідчить про процес самостійного нагрівання, здатного призвести до значного погіршення смакових характеристик і запаху продукції.

Найчастіше перевірка стану зерна та його похідних, насипаних товстим шаром, викликає деякі труднощі. Це пов'язано, зокрема, з необ'єктивністю вимірювань, виконуваних в поверхневих або недостатньо глибоких пластах продукції. Справа в тому, що мимовільно нагріваються області спочатку зазвичай локалізовані на досить великій глибині, тоді як зовнішні шари маси, що безпосередньо контактують з навколишнім середовищем, практично зрівнюються з нею по температурі.

Саме для скорочення трудовитрат і одночасно підвищення надійності контрольних замірів в цілому і призначена цифрова термоштанга. Маючи в розпорядженні об'єктивні показники, можна своєчасно вжити заходи, необхідні для запобігання псування зернових сипучих продуктів з-за самонагрівання.

Конструкція цифровий термоштанги ТЦ

Основою цифрової термоштанги є корпус з алюмінію, виготовлений у вигляді труби з діаметром 16 міліметрів. Один з торців приладу має конічний наконечник алюмінієвий, з розміщеним усередині нього датчиком температури.

З протилежного від термодатчика боку труба-корпус оснащена пластиковою ручкою, яка складається з відсіку з елементами живлення, схеми управління, а також дисплейного пристрою для візуального представлення робочої інформації, із захистом від пошкоджень у вигляді прозорого світлового фільтру червоного кольору.

Термодатчик з'єднаний з системою схемою допомогою електричного кабелю-шлейфа, що проходить по всій довжині всередині труби корпусу термоштанги.

Технічні характеристики ТЦ-2:

Технічні характеристики ТЦ-3:

Експлуатація та обслуговування

При роботі з цифровою термоштангой потрібно дотримуватися декількох простих рекомендацій, які допомагають забезпечити точність вироблених вимірів і оберегти вимірювальний прилад від передчасного виходу з ладу.

При зберіганні, транспортуванні, а також безпосередньо при виконанні вимірювань необхідно оберігати пристрій від різких струсів, зіткнень з предметами, наприклад, із-за випадкових падінь, і будь-яких інших контактів ударного типу з чим-небудь твердим.

Порядок дій при вимірюванні температури:

1. Введіть цифрову термоштанги стороною з термодатчиком в продуктову масу до глибини, на якій планується провести контрольний замір.
2. Потримайте прилад близько 3 хвилин в статичному положенні для придбання області пристрою, оснащеної датчиком такої ж температури, як і в навколишньому її продукції.
3. Натисніть в нижній частині пластмасової рукоятки термоштанги кнопку «Вимірювання». Утримуйте її в натиснутому положенні до початку індикації показань у вигляді світних цифр на дисплеї у торці рукояті.
4. Відпустіть кнопку «Вимірювання», перш ніж приступити до наступного виміру, або по завершенні роботи з приладом.

Якщо температура продукції нижче мінімального екстремуму діапазону значень пристрою, на дисплеї відобразиться символьне вираз «---» (три горизонтальні рисочки, які стоять поруч).

Миготіння показань сигналізує про те, що рівень напруги елементів живлення знизився до ступеня, при якій потрібно провести їх заміну.

Послідовність дій при заміні елементів живлення:

1. Використовуючи викрутку з хрестовим наконечником відповідного розміру, відкрутіть кріпильні гвинти (4 шт.) на пластмасовій ручці для доступу до відсіку з батареями.
2. Зніміть з рукояті кришку.
3. З особливою обережністю (щоб уникнути пошкодження внутрішньої електричної проводки) вийміть блок з елементами живлення.
4. Замініть старі елементи новими, чітко дотримуючись зазначених на корпусі батарейного відсіку позначень полярності.
5. Вставте (обережно) на колишнє місце блок з новими батареями.
6. Поставте назад кришку рукоятки.
7. Закрутіть кріпильні гвинти.

Обладнання не викликає в навколишньому середовищі електричних перешкод. Рівень робочого напруги приладу не представляє небезпеки для людини.
